ISGB型便拆式管道泵

ISGB型便拆式管道泵
产品介绍

一、ISGB型便拆式管道泵--产品概述:

上海意嘉泵业制造有限公司所生产的便拆立式管道离心泵ISGB、IRGB型便拆立式管道离心泵是在IS型泵、ISG型立式管道离心泵的基础上,一方面结合国外先进技术,另一方面概据意嘉泵业多年的生产经验和广大用户的宝贵经验,综合开发成功的一种新颖、技术领先其它同类产品的便拆立式离心泵。ISGB型便拆式管道泵是一种高效、节能、环保的离心泵,广泛应用于工业、商业、农业等领域。该泵采用先进的水力模型设计,具有高效率、低噪音、低维护量等优点,能够满足各种不同场合的使用需求该系列产品严格按国际标准ISO2858进行设计制造,在整体上进行大胆突破设计,泵轴采用独立的支承体,解决了原ISG及ISW型泵加长轴靠电机轴承支承的不足之处,叶轮、泵体采用现代优秀水力模型设计制造,消除立式泵的轴向力及径向力,使泵轴处的轴承和电机轴承仅受微弱的轴向力及径向力,电机采用Y系列标准电机,整台泵采用便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮等易损件不方便的难题。
该系列泵与国内同类产品相比,具有运转更平稳、使用寿命更长、配套更方便、维护保养更轻松等优点,是替代ISG型管道泵、IS型离心泵、S型双吸泵等常规离心泵的最理想产品。

二、ISGB型便拆式管道泵--产品特点:

结构紧凑:该泵结构紧凑,体积小,占地面积小,方便安装和维护。

高效节能:采用先进的水力模型设计,具有高效率、低能耗的特点,能够为企业降低能源成本。

噪音低:该泵运行平稳,噪音低,不会对周围环境产生噪音污染。

寿命长:该泵选用的材料和零部件都是经过严格的质量控制和耐久性测试,具有较长的使用寿命。

维护量小:该泵的设计和制造都考虑到了维护和保养的需求,具有较低的维护量。

便拆式设计:该泵的便拆式设计使得维护和保养更加方便快捷,不需要使用过多的工具和设备。

多种保护功能:该泵具有多种保护功能,如过载保护、缺相保护、短路保护等,能够保证设备和人员的安全。

适用范围广:该泵适用于各种不同的介质和场合,如清水、污水、酸碱溶液等,能够满足不同用户的需求。


三、ISGB型便拆式管道泵--性能、型号:

泵性能范围:
额定流量Qn=4.4m3/h~1450m3/h;
额定压力PN=0.125Mpa~1.25Mpa(扬程12.5m~125m)
转速n=2900r/min、1450r/min、970r/min;
泵最大工作压力≤1.6MPa(P=Po+Pn) (Po为泵进口压力);
泵进出口口径40mm-350mm

四、ISGB型便拆式管道离心泵--主要用途:

1、ISGB、IRGB型泵用于采暖、卫生用水、冷冻水系统和灌溉装置中的无腐蚀的冷水和热水。
2、IHGB、YGB型泵用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

五、结构优点:

1、泵轴与电机轴采用硬性连接,振动小、噪音低;
2、泵进出口口径相同,能象阀门一样安装在管路的任意位置,且装有阀盘,使泵安装简便、稳固;
3、泵轴有独立的支承点,使电机轴承运行可靠;
4、用强制环流的不受转向限制的特殊结构机械密封,运行可靠、寿命长;
5、独特的安装结构大大缩小泵的占地面积,节约建设投资30%-50%;
6、完美的设计确保泵无泄漏、长寿命运行,节约运行管理费40%-70%。




六:转动:

通过电机联轴器,由电机驱动泵,从传动端看,泵为顺时针方向旋转。

七、工作条件:

1、泵系统最高工作压力为1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa(泵扬程工作压力大于1.6MPa时应在订货另行提出,以便在制造时泵的过流部件和联接部件采用铸钢)。
2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明,以便装配耐磨式机械密封)。
3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%。
4、介质温度:T=20℃ ~ +120℃;
5、环境温度:T≤40℃,环境温度不超过95%。

八、型号意义:


九、结构说明:

1
泵体
5
放气阀
9
支架
13
泵联轴器
2
放水塞
6
轴承体
10
电机
14
油杯
3
叶轮
7
轴承
11
电机联轴器
15
轴承压盖
4
机械密封
8
泵轴
12
中间联轴器
16
泵盖

泵体:管道连接形式的螺旋形泵壳,采用现代最优秀水力模型设计制造,法兰符合GB4216.5,并带有Rp1/4或Rp3/8侧压口。
叶轮:闭式铸铁叶轮,优秀的水力模型和特殊的结构保证泵的效率,且可靠地消除泵的轴向力。
机械密封:用于水温120℃以下免保养,并不受转向限制。特殊的设计保证动环的补偿性和密封性。
泵轴:优化设计的泵轴和联轴器融为一体,缩减传动轴的尺寸,使泵更安全可靠地运行,并且使整台泵的体积减小。
泵轴承:采用进口NTN或NSK精密轴承,噪音低、寿命长。
电机:Y或Y3系列鼠笼式交流电机,型式:B5型。使用标准用电机,维护、保养方便、快捷,大功率配有轴承润滑保养注油孔装置。

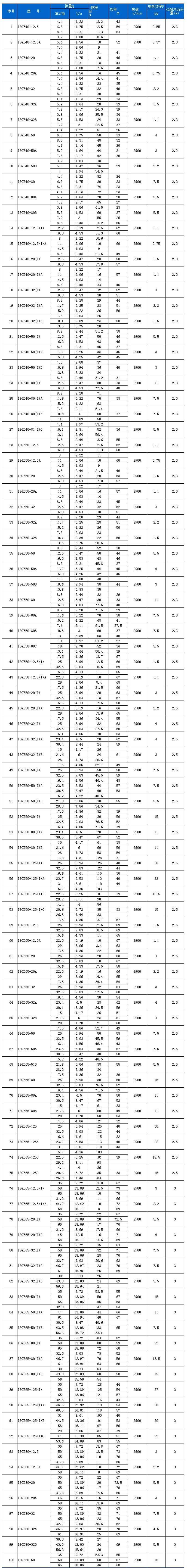

ISGB型便拆式管道泵性能参数表:

ISGB型便拆式管道离心泵曲线图谱:
